定時器開關怎么接線?

發布時間:2023-02-15 10:12:20 2220

定時器開關:時間定時器開關、開關定時器、電源開關定時器,是控制用電器自動定時開啟、關閉的電氣裝置。

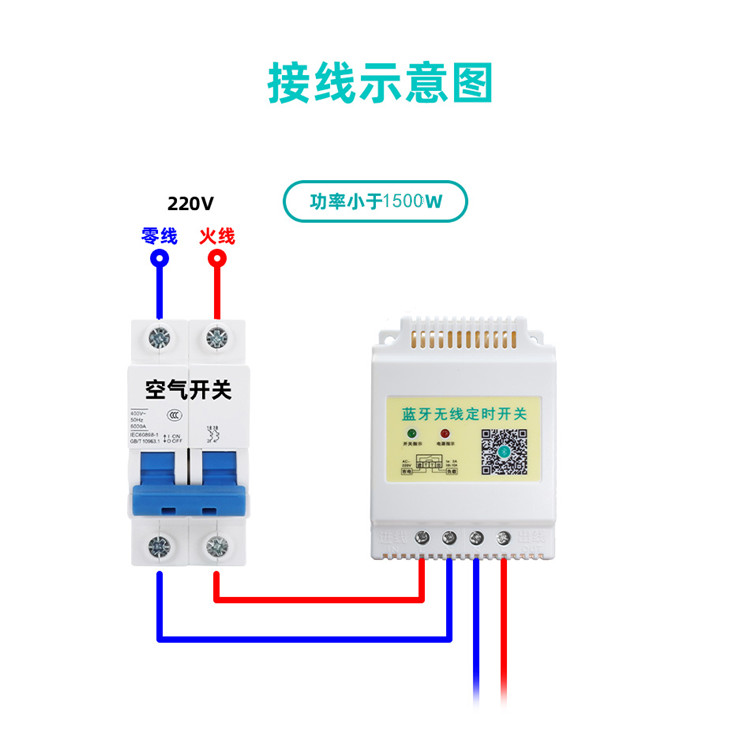

時間定時器開關接線圖。

使用定時器開關控制功率小于1500W的用電器,可以直接接線控制:

1.220V市電接入空氣開關,空氣開關接出火零線,接入時間定時器開關左側的進線口。

2.用電器的火零線直接接在定時器開關右側的出線口。

時間定時器開關接線圖

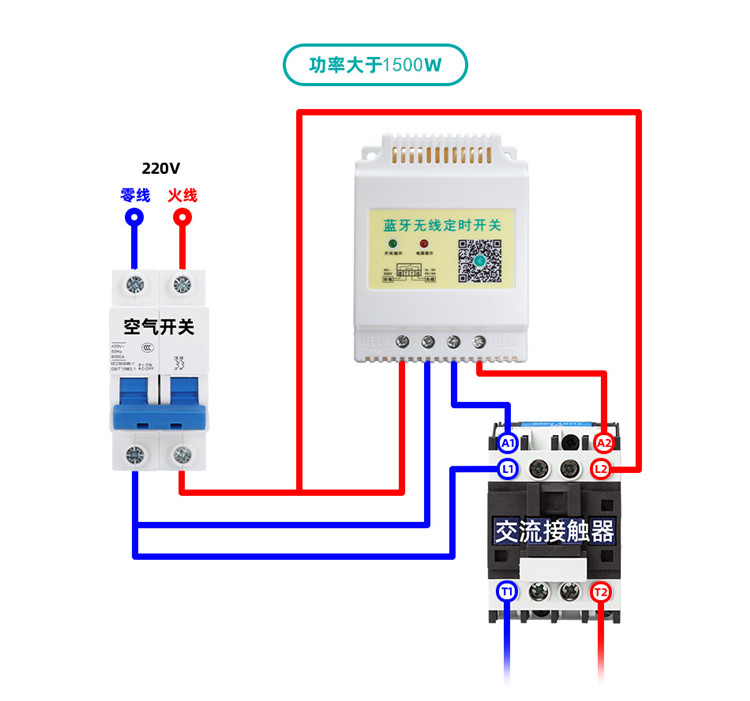

使用定時器開關控制功率大于1500W的用電器,需要添加交流接觸器:

1.220V市電接入空氣開關,空氣開關接出火零線,接入定時器開關的進線。

2.再從空氣開關接出另外一組火零線接在交流接觸器的L1、L2上。

3.時間定時器開關的出線端子連接到交流接觸器的A1、A2上。

4.大功率用電器的火零線連接在交流接觸器的T1和T2上。

時間定時器開關接線圖

備注:交流接觸器分為220V和380V的兩款,需要選擇220V的。交流接觸器的大小要根據用電器的功率進行選擇。
